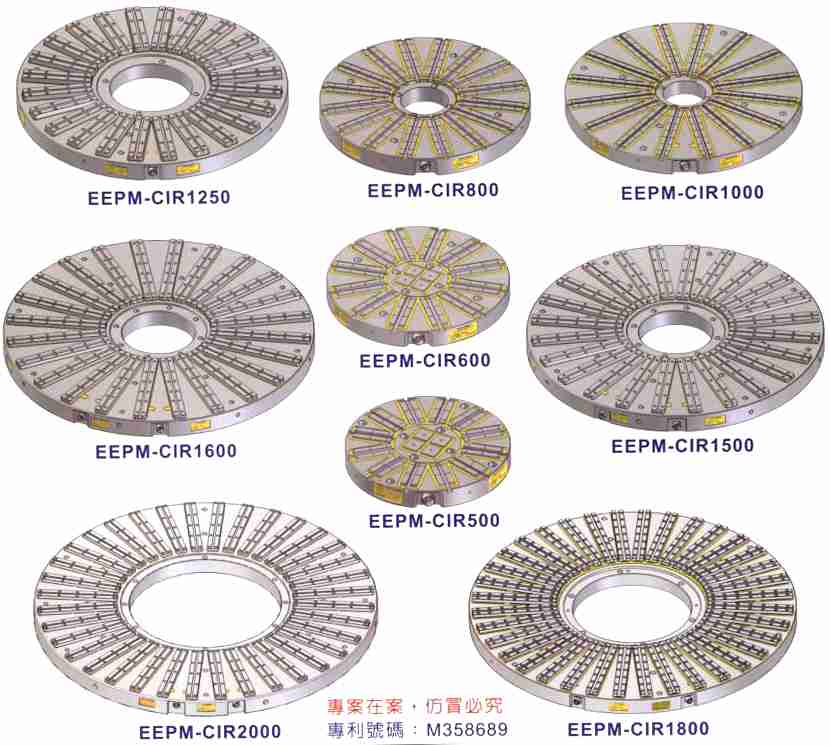

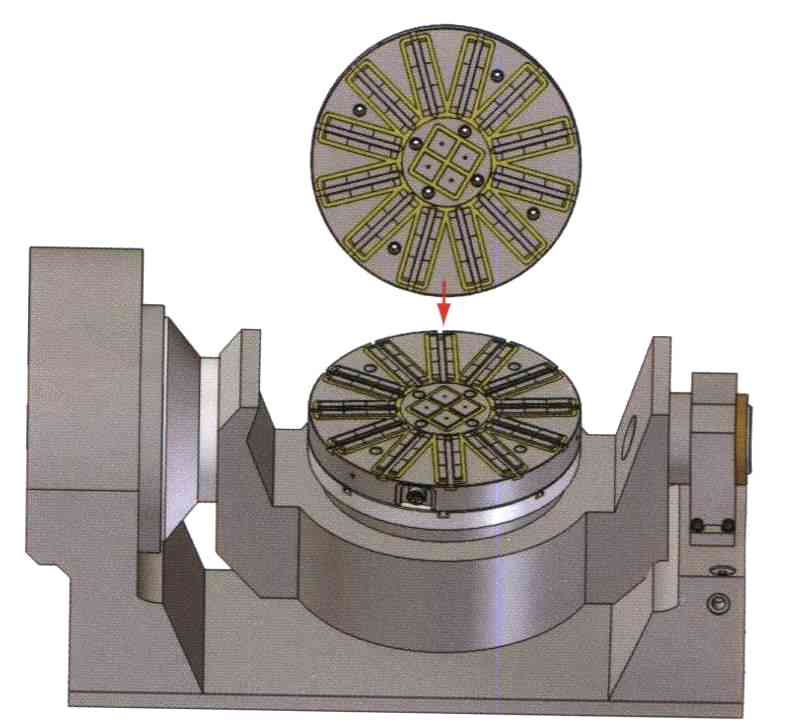

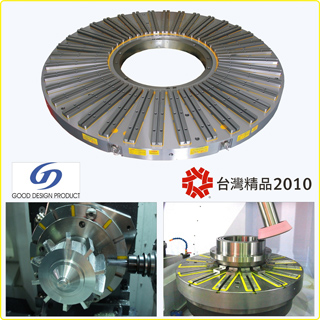

磁盤+T型溝槽

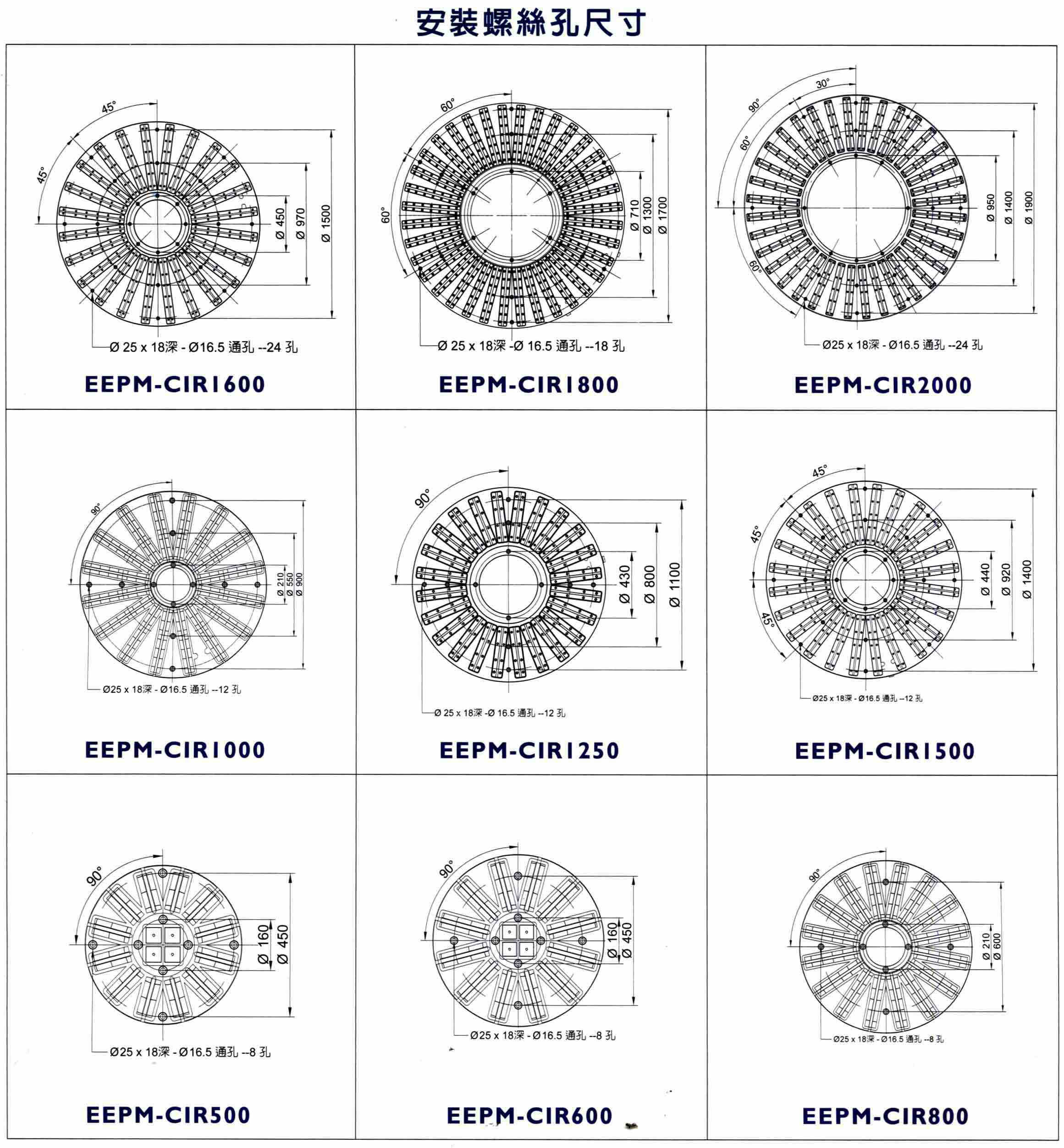

安裝螺絲孔尺寸

特點

1. 圓形放射狀磁極設計,，適合圓形及任何形狀之工件夾持加工,。
2. 工件可同時接觸所有磁極，磁力更強達最小1340kgf（1.34噸）±5%,，60400kgf（60噸）±5%-視工件大小及磁盤尺寸而定,。（實際磁力請參考規格表）
3. 圓形磁盤電控式設計,，1-10充退磁（視磁盤大小而定）,，磁力可調整,，充磁后無需持續供電，故充磁后可將電線拿掉,，磁盤可自由旋轉,，無電線干擾。
4. 工件夾持加工無障礙,，可自由加工工件之任何五面，真正發揮五面加工之功能
5. 永磁式電控設計,，無溫升問題,，確保工件不變形。

用途及適用范圍

適用于立式車床,、CNC五軸綜合切削加工機等結合使用 工件厚度10mm以上 最小工件面積要求： EEPM-CIR500-φ300mm,； EEPM-CIR600-φ360mm。 EEPM-CIR800-φ500mm；EEPM-CIR1000-φ500mm,。 EEPM-CIR1250-φ850mm,；EEPM-CIR1500-φ850mm。 EEPM-CIR1600-φ1200mm,；EEPM-CIR1800-φ1200mm,。 以上或其它形狀同等面積之工件。 配合導磁軟爪,，可做定位夾持等更多功能用途,。

特別附件-導磁軟爪

1. 導磁軟爪EEPM-CIRIB系列,用于配合EEPM-CIR系列磁盤使用，可提升更多夾持之功能,。
2. 當磁盤固定于工作臺上不須校正平行度,，因?qū)Т跑涀橐惶鎿Q性及消耗性之特別附件，夾持工件前可于機器上直接精修平面,，其平行度可與機器成平行狀態,。

導磁軟爪型號 長 寬 高 使用型號 EEPM-SPF 50 50 32.5 皆可使用 EEPM-CIRIB120 120 20 EEPM-CIR500 EEPM-CIRIB170 170 EEPM-CIR600 EEPM-CIRIB245 245 EEPM-CIR800 EEPM-CIRIB335 335 EEPM-CIR1000 EEPM-CIRIB220 220 EEPM-CIR500 EEPM-CIRIB270 270 EEPM-CIR600

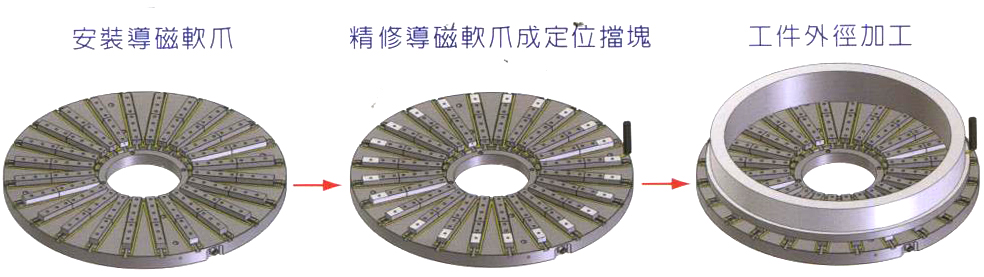

加工示范圖：精車導磁軟爪做內徑定位，外徑加工

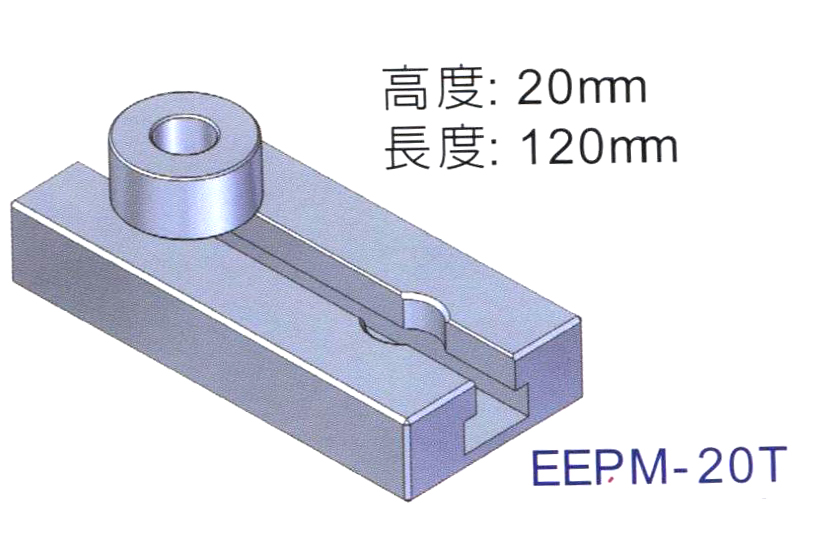

特別附件-T型固定滑塊

T型固定滑塊可當做基準面,，使工件輕易的在磁盤上定位,。 適用于厚度較薄工件，因吸磁面積較小,，加工時可能會有移動情況發生,，此時需使用T型固定滑塊確保工件不移動。

加工示范圖

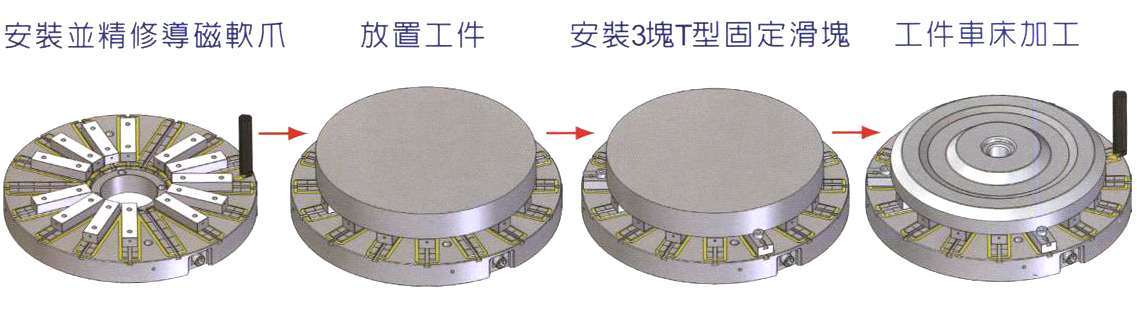

使用導磁軟爪搭配T型固定滑塊做工件車床加工

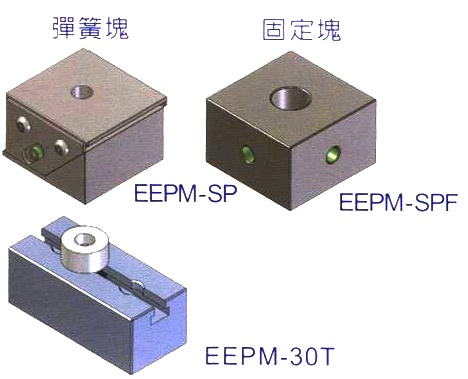

特別附件-彈簧塊,、固定塊

適用于鑄鐵及平面彎曲或較薄之工件使用,，工件加工后不變形。 每一工件須配合3個固定塊作為工件夾持之基準面,。 彈簧塊之伸縮范圍為上下各2.5mm,。

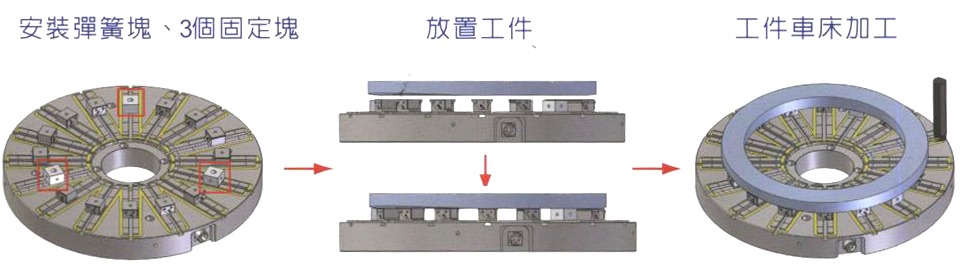

加工示范圖：使用彈簧塊、固定塊做工件車床加工,。

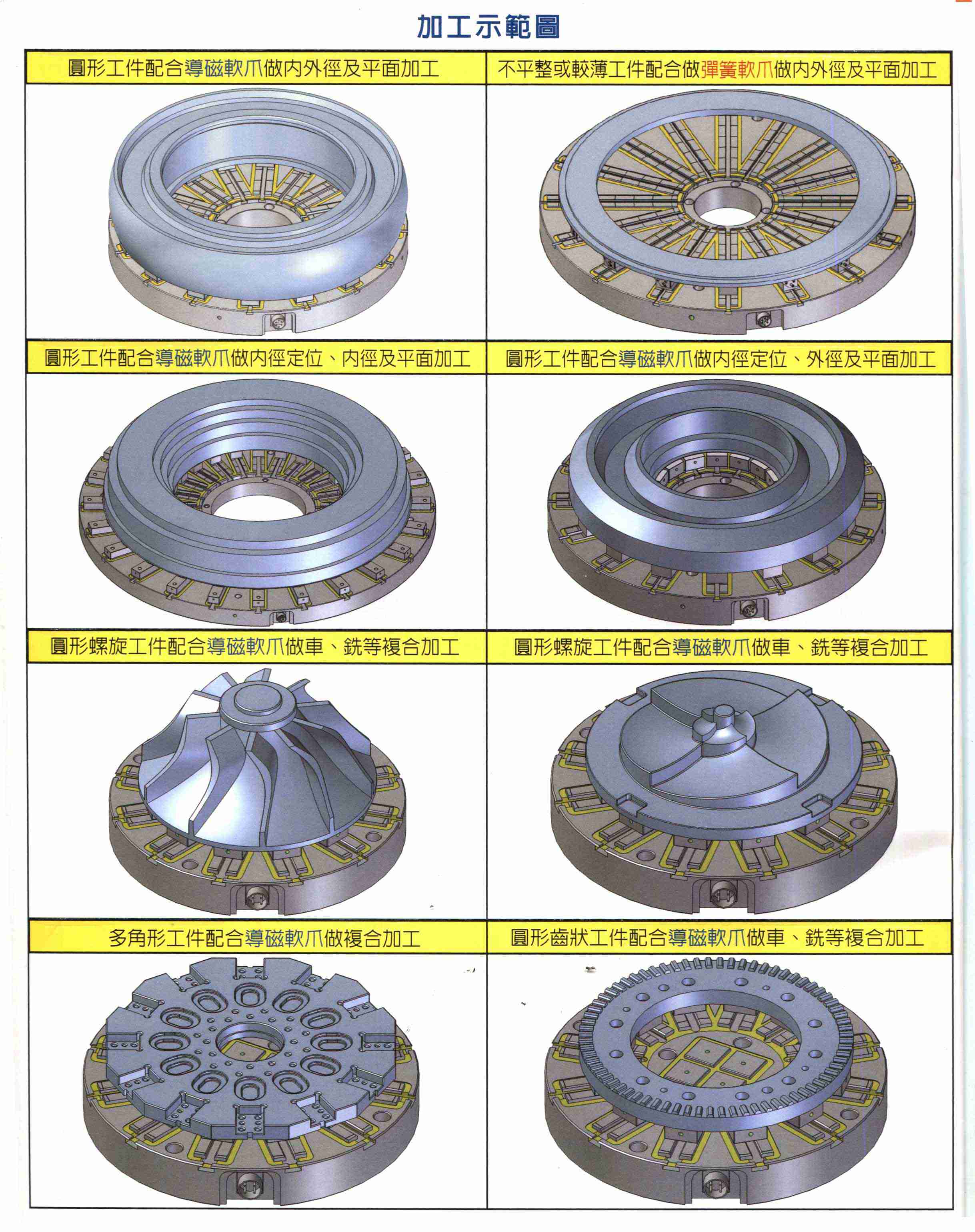

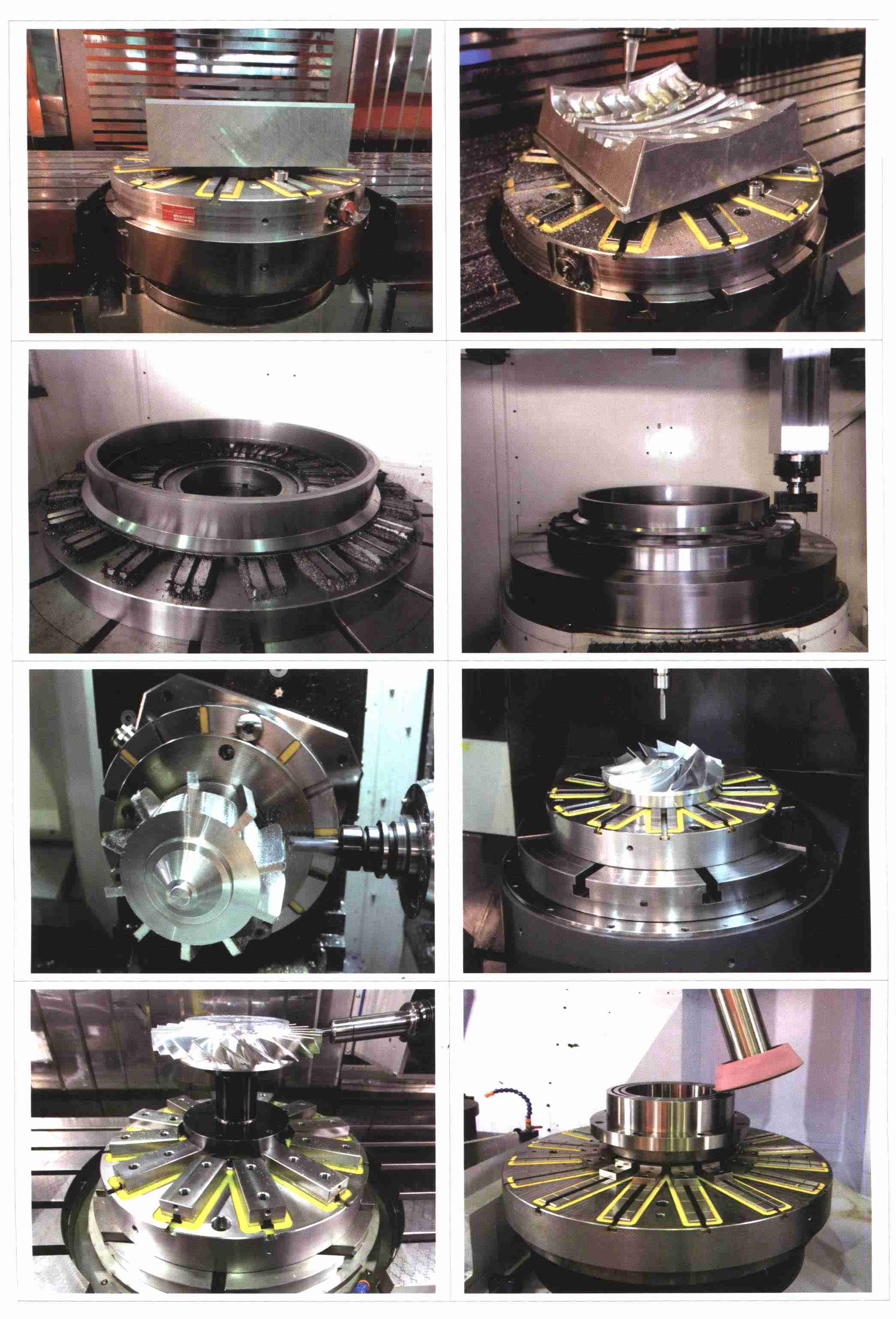

加工示范圖
